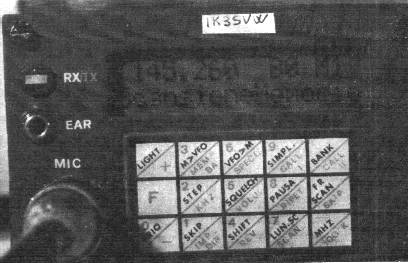

Progetto che permette di montare un display LCD da 2 righe per 16 caratteri
pilotato in ASCII (con driver HD44780) sugli RTX VHF/UHF di Matiaz Vidmar e di inserire una
nuova tastiera a matrice da 12 o 15 tasti.
Comprende la modifica del firmware della EEPROM che
permette la funzione di scansione e una rinnovata gestione delle memorie e nuove funzioni operative.
Sul fronte hardware è presente lo schema delle connessioni del display e uno schema elettrico
per la generazione di un tono a 1750 Hz ed infine l'implementazione della
funzione di scansione.
La versione del firmware è stata completamente
rinnovata: ora esite il modo VFO e il modo memorie organizzato in 12 banchi da 16 memorie e 3 banchi
speciali.
Sono state aggiunte funzioni come Prio, Skip, Call, Impostazione frequenza da tastiera e
tante altre che rendono l'operatività delgi RTX simile a quelli commerciali.
- Istruzioni tecniche e manuale operativo
LCD
- Questo archivio contiene tutto il materiale necessario per sostituire
il display a LED degli RTX di Vidmar versione VHF o UHF con un display a
LCD e inserire una tastiera da 12/15 tasti.
- Sono compresi
i dati e gli schemi elettrici per il collegamento del display e della tastiera,
l'implementazione della scansione ed infine il manuale operativo del nuovo firmware.
- Sono esclusi i file binari OBJ per EPROM del firmware specifico delle
versioni VHF e UHF, prelevabili separatamente qui sotto.
- VhfLcd.zip
- File binario OBJ del firmware per la EPROM dell'RTX di vidmar versione
VHF per la gestione del display LCD e tastiera 12/15 tasti.
- Su questa versione lo step minimo impostabile sul PLL è di 2.5 Khz,
permettendo passi sia di 5 che di 12.5 Khz.
- Sono comprese anche indicazioni per impostare la EPROM al funzionamento con
una media frequenza diversa dai 5.5 Mhz del progetto originale di Vidmar (tipicamente
10.7 Mhz).
- UhfLcd.zip
- File binario OBJ del firmware per la EPROM dell'RTX di vidmar versione
UHF per la gestione del display LCD e tastiera 12/15 tasti.
- Lo step minimo impostabile sul PLL è di 12.5 Khz. Esiste a che la versione
con lo step minimo di 5 Khz ma necessita di una schermatura pressochè perfetta dei
vari stadi. Se qualcuno la vuole può richiederla a parte mandandomi
un messaggio.
- Sono comprese anche indicazioni per impostare la EPROM al funzionamento con
una media frequenza diversa dai 5.5 Mhz del progetto originale di Vidmar (tipicamente
10.7 Mhz).
Buon lavoro !
